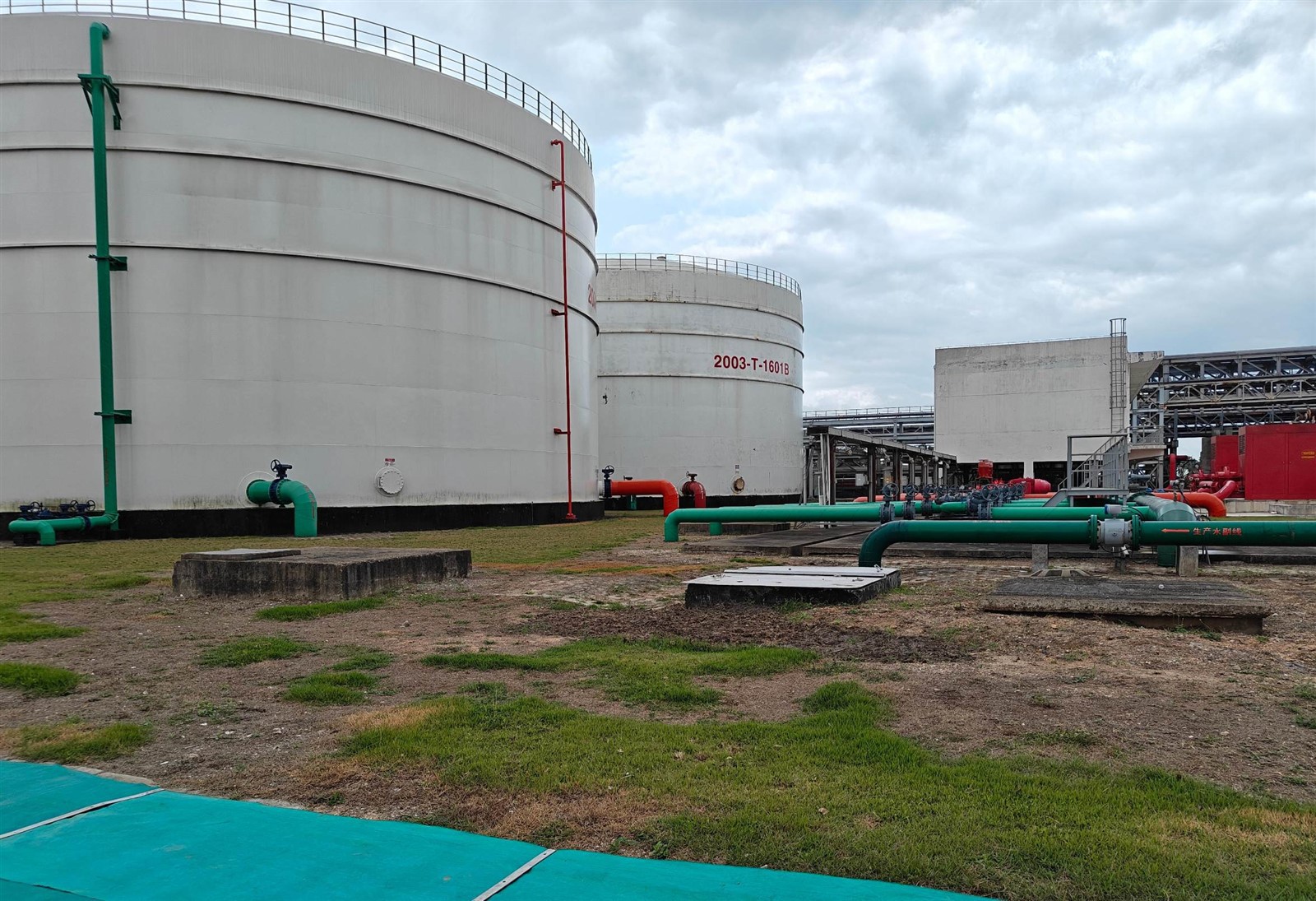

Naftas, dabasgāzes un naftas atradņu aizsardzība

Katodaizsardzība ir tehnoloģija, kas novērš metāla koroziju, izmantojot elektroķīmiskos principus, un tiek plaši izmantota metāla iekārtās, piemēram, cauruļvados, uzglabāšanas tvertnēs un naftas un gāzes rūpniecībā. Pamatprincips ir: caur ārējo strāvu vai upura anodu aizsargātā metāla konstrukcija kļūst par elektroķīmiskās šūnas katodu, nomācot oksidācijas reakciju (koroziju) uz metāla virsmas, tādējādi pagarinot iekārtas kalpošanas laiku.

Naftas, dabasgāzes un naftas atradnēs parasti izmantotā katoda aizsardzība ir sadalīta divos veidos: upura anoda katoda aizsardzība un iespaidīgā strāvas katoda aizsardzība.

Upura anoda katoda aizsardzība:

• Princips: Metāls ar negatīvāku potenciālu (piemēram, cinks, alumīnijs un magnija sakausējumi) tiek izmantots kā anods un savienots ar aizsargājamo metālu. Ar savu koroziju tas nodrošina metāla konstrukcijas aizsargstrāvu.
• Funkcijas:

1. Tam nav nepieciešams ārējs barošanas avots, un tas ir piemērots attāliem vai{0}}bez strāvas padeves apgabaliem (piemēram, vienas-urbuma cauruļvadiem un mazām uzglabāšanas tvertnēm).
2. To ir viegli uzstādīt un tam ir zemas uzturēšanas izmaksas, taču pēc patēriņa anods regulāri jāmaina.

Pārsteidzoša strāvas katoda aizsardzība:

• Princips:Izmantojot ārēju barošanas avotu, piemēram, transformatora taisngriezi, aizsargātajam metālam tiek pievadīta katoda strāva, lai neitralizētu korozijas strāvu. Sistēmā ietilpst papildu anodi (piemēram, augstas -silīcija čuguns, grafīts), atsauces elektrodi (potenciāla uzraudzībai) un barošanas aprīkojums.
• Funkcijas:

1. Tam ir plašs aizsardzības diapazons un regulējama strāvas izvade, kas padara to piemērotu sarežģītiem scenārijiem, piemēram,{0}}tāliem cauruļvadiem un lielām tvertņu grupām.
2. Nepieciešama stabila barošanas avota (vai nu tīkla elektrība, vai saules enerģija). Sākotnējās investīcijas ir salīdzinoši lielas, taču ilgtermiņa izmaksas-ir kontrolējamas.

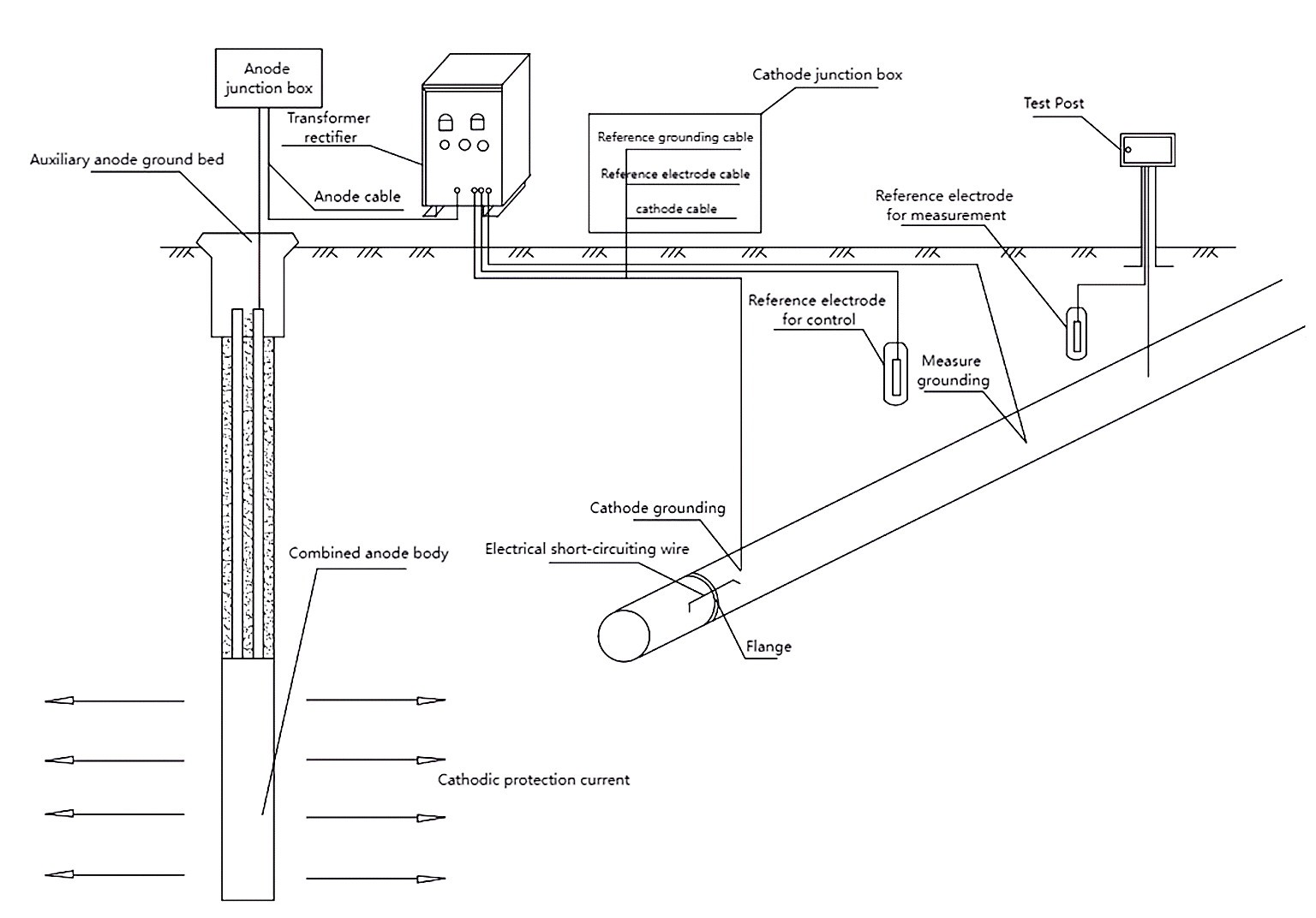

• Sastāvs:

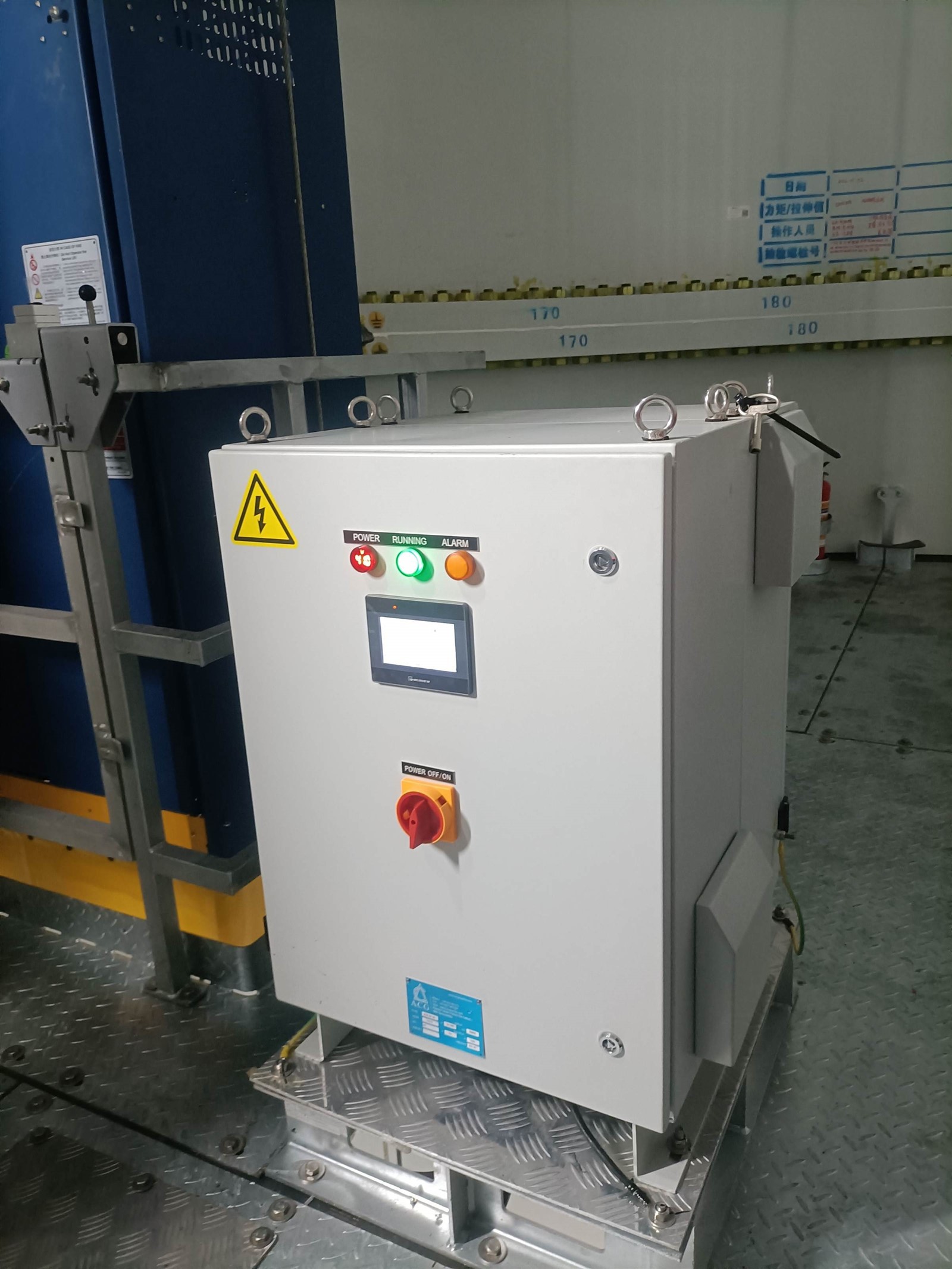

1. Transformatora taisngriezis

Transformatora taisngriezis precīzi kontrolē izejas strāvu un spriegumu, lai aizsargātajam metālam nodrošinātu stabilu katoda polarizācijas strāvu, saglabājot tā potenciālu pret koroziju{0}}izturīgā un drošā diapazonā.

2. Anoda zemējuma pamatne:

Papildu anoda funkcija ir pārnest līdzstrāvas izvadi no līdzstrāvas barošanas avota no barotnes uz aizsargāto metāla konstrukciju.

3. Atsauces elektrods:

• Atsauces elektrods mērījumiem: uzrauga aizsargātās konstrukcijas potenciālu.
• Vadības atsauces elektrods: Tas nodrošina vadības signālus automātiski vadāmam transformatora taisngriežam, lai pielāgotu izejas strāvu, nodrošinot, ka aizsargātā konstrukcija vienmēr ir labā aizsardzības stāvoklī.

4. Uzraudzības sistēma:

Potenciālo un pašreizējo datu{0}}pārsūtīšana reāllaikā, lai brīdinātu par neparastu korozijas risku.
